Цена по запросу

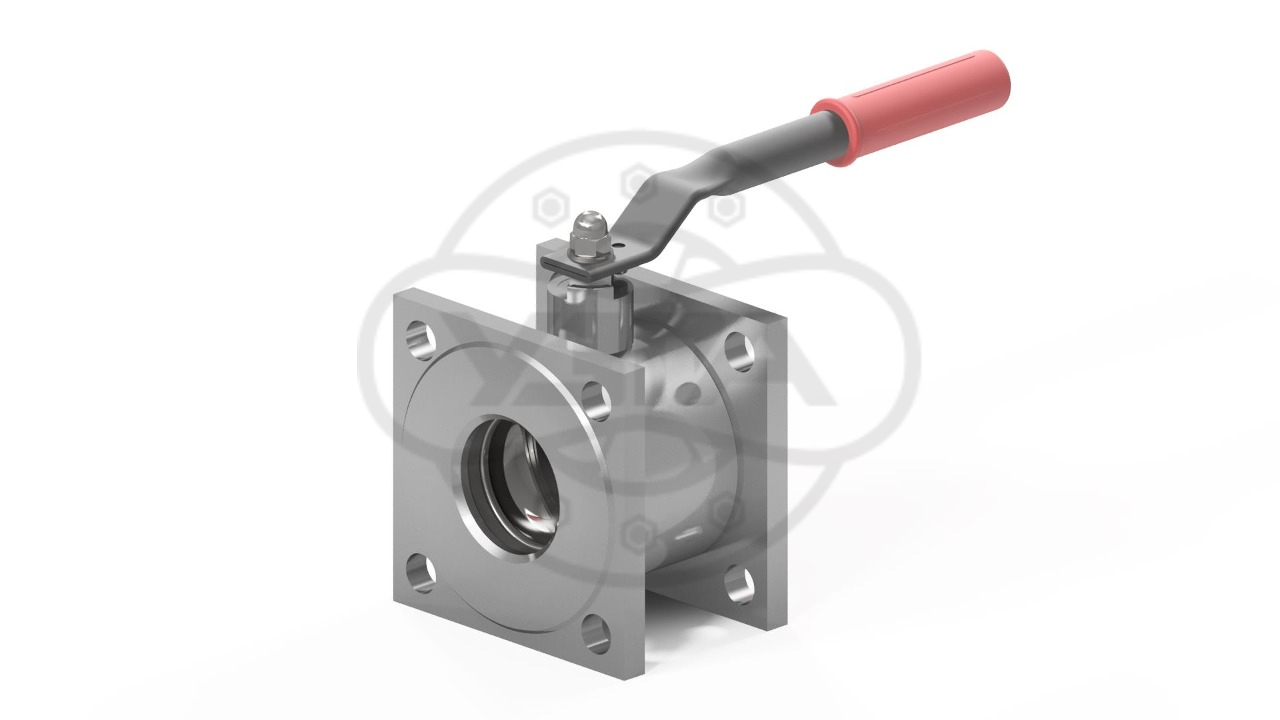

Назначение и применение | Кран шаровой компактный выпускается с укороченной длиной, строительная длина может быть увеличена по желанию заказчика. Кран предназначен для использования в качестве устройства, перекрывающего поток рабочей среды на оборудовании и трубопроводах нефтегазоперерабатывающей, нефтедобывающей, нефтехимической, газовой отраслей промышленности; на трубопроводах пара и горячей воды, в тепловых сетях; в системах газоснабжения и пожаротушения. |
---|---|
Направление подачи рабочей среды | Двухстороннее |
Рабочая среда | Воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, нефтепродукты |
Класс герметичности ГОСТ 9544-2015 |
А |
Климатическое исполнение | У1 |
Способ управления | Ручное. Управление происходит поворотом рукоятки на 90°С, передающей вращение через шток на шар-пробку, которая, поворачиваясь, освобождает или перекрывает проход. |
Покрытие * | Отличительная окраска по ГОСТ 4666-2015. * Допускается применять иное покрытие по требованию заказчика. |

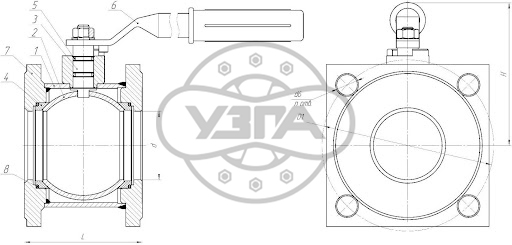

Материальное исполнение основных деталей
Климатическое исполнение | У1 | |
---|---|---|
Температура рабочей среды | От -40°С до 180°С | |
Наименование | Углеродистая сталь | |
1 | Корпус | Ст. 20 |
2 | Шар-пробка | 12Х18Н10Т |
3 | Шпиндель | 20Х13 |
4 | Седло | Ф-4 |
5 | Кольцо уплотнительное | РТИ |
6 | Рукоятка | Ст. 3 |
7 | Фланец | Ст. 20 |
8 | Кольцо уплотнительное | РТИ |
Размерные исполнения
Dn, мм | Pn, кгс/см² | d, мм | D1, мм | d6, мм | n отв | L, мм | H, мм | Масса, кг |
---|---|---|---|---|---|---|---|---|
100 | 6 | 76 | 150 | 18 | 4 | 123 | 137 | 7,4 |
* Допускается применять иное покрытие по требованию заказчика.
Допускается изготовление из материалов и строительных размеров, не приведенных в таблицах, по согласованию.
