Цена по запросу

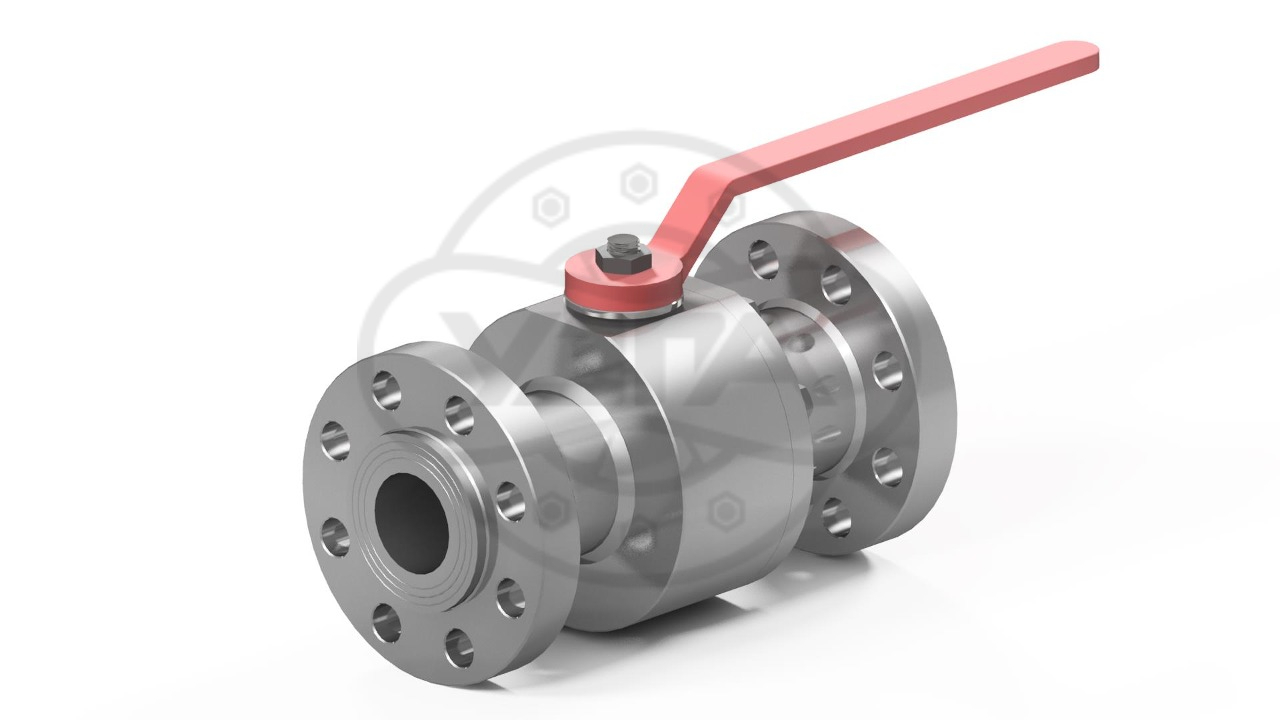

| Назначение и применение | Кран
шаровой разборный с плавающими металлическими седлами относится к арматуре, в которой применяется
запирающий
элемент сферической формы. Кран используется в качестве устройства перекрытия потока рабочей среды на оборудовании и трубопроводах нефтегазоперерабатывающей, нефтедобывающей, нефтехимической, газовой отраслей промышленности; на трубопроводах пара и горячей воды, в тепловых сетях; в системах газоснабжения. |
|---|---|
| Направление подачи рабочей среды | Двухстороннее |
| Рабочая среда | Воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, нефтепродукты, среды с содержанием абразивных частиц. |
| Класс
герметичности ГОСТ 9544-2015 |
А |
| Климатическое исполнение | УХЛ1 |
| Способ управления | Ручное. Управление происходит поворотом рукоятки на 90°С, передающей вращение через шток на шар-пробку, которая, поворачиваясь, освобождает или перекрывает проход. |
| Покрытие * | Отличительная
окраска по ГОСТ 4666-2015. * Допускается применять иное покрытие по требованию заказчика. |

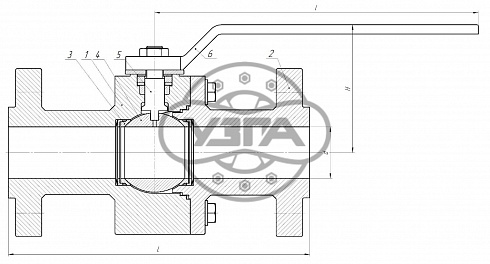

Материальное исполнение основных деталей
| Климатическое исполнение | УХЛ1 | ||||
|---|---|---|---|---|---|
| Температура рабочей среды | От -60°С до 560°С | ||||
| Наименование | Нержавеющая сталь | ||||
| 1 | Корпус | A351CF8 | A351CF8M | A351CF3 | A351CF3M |
| 2 | Патрубок | A351CF8 | A351CF8M | A351CF3 | A351CF3M |
| 3 | Седло | A182F304 | A182F316 | A182F304L | A182F316L |
| 4 | Шар-пробка | A182F304 | A182F316 | A182F304L | A182F316L |
| 5 | Шпиндель | A182F304 | A182F316 | A182F304L | A182F316L |
| 6 | Рукоятка | Ст. 3 | |||

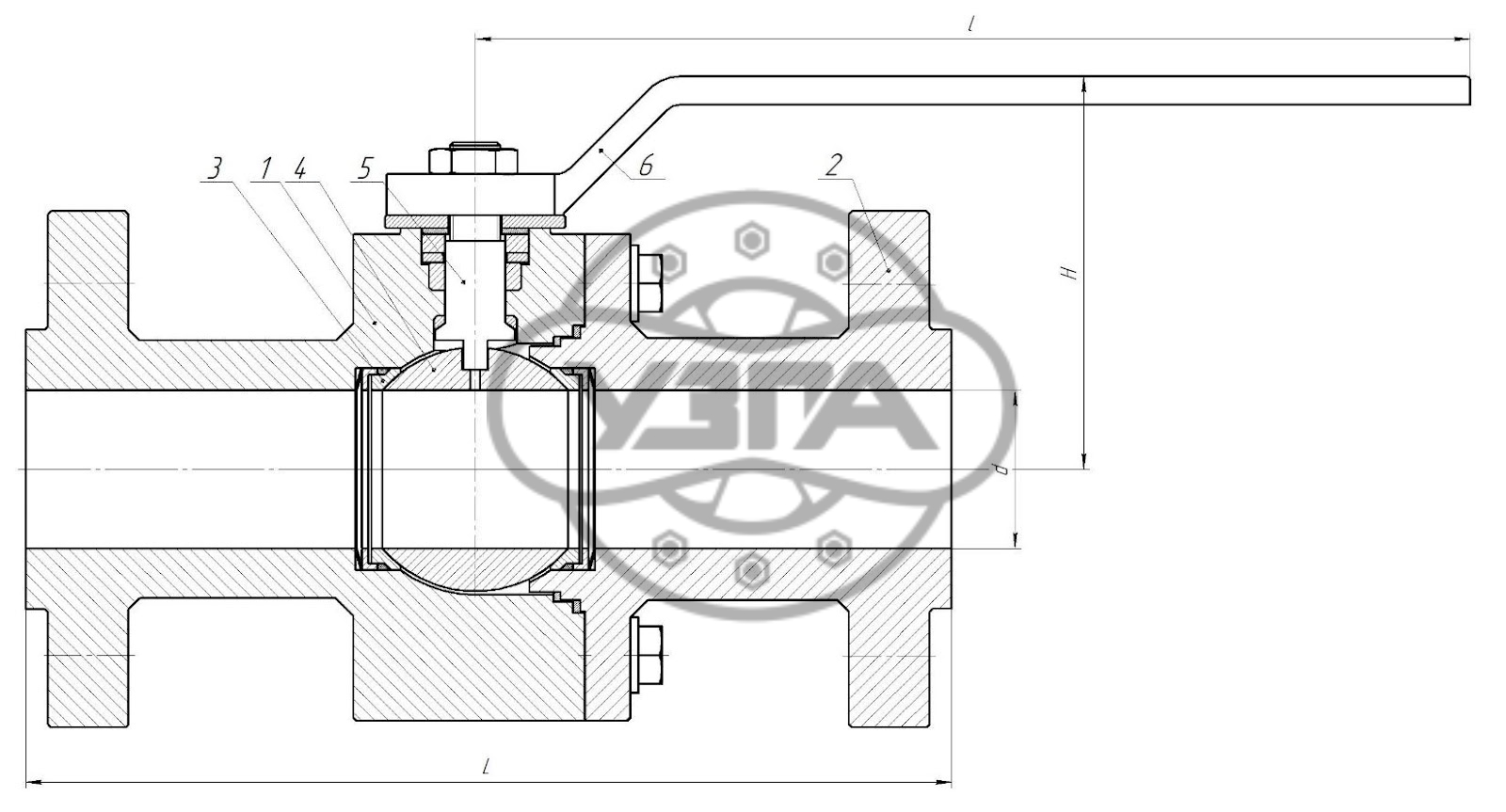

Размеры исполнения
| Dn, мм | Pn, кгс/см² | L, мм | d, мм | H, мм | l, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|
| RF | RTJ | ||||||
| 32 | 100 | 229 | 229 | 32 | 115 | 200 | 13 |
* Размер предоставляется по запросу.
Допускается изготовление из материалов и строительных размеров, не приведенных в таблицах, по согласованию.
